Odstredivý ventilátor TROTEC TFV 100

TFV 100 je optimálnym riešením ventilátora pre všetky ventilačné aplikácie s vysokým protitlakom, aké sa vyskytujú na dlhých dopravných trasách pomocou niekoľkých vzájomne prepojených hadíc na prepravu vzduchu. Na rozdiel od axiálnych ventilátorov tento výkonný radiálny ventilátor dopravuje vzduch kolmo na os obežného kolesa podľa princípu odstredivky, v ktorej je vzduch tlačený smerom von a stlačený v špirálovitej skrini.

TFV 100 je preto zvlášť vhodný na vetranie pri renovácii, kanalizácii alebo zváraní, a to aj v silne znečistenom prostredí s vysokým podielom prachu.

Odstredivý ventilátor je integrovaný v robustnom oceľovom kryte s práškovou farbou s vysoko odolným dvojzložkovým náterom, vďaka čomu je mimoriadne odolný aj voči agresívnym podmienkam prostredia. Všetky požadované druhy ocele sú voliteľne k dispozícii.

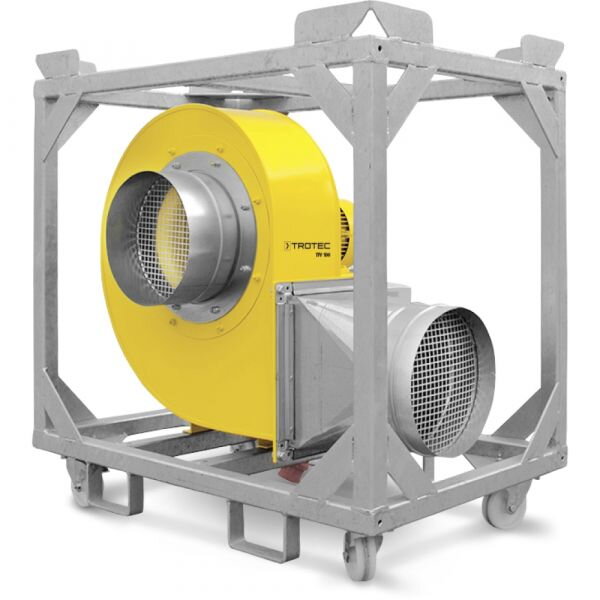

Na obrázku je TFV 100 inštalovaný v ráme. Nie je súčasťou dodávky a je k dispozícii na požiadanie.

V prípade záujmu si jednoducho objednajte voliteľný prepravný rám a zariadenie bude dodané kompletne zmontované v ráme.



Výpočet kapacity:
1. Vypočítajte objem budovy.
(V našom príklade 2 730 m³)
2. Vypočítajte požadovaný objem vzduchu za hodinu stanovením počtu výmen vzduchu a vynásobením tejto hodnoty objemom miestnosti.
(V našom príklade 21 840 m³ / h)
3. Určte celkovú dĺžku potrubia medzi sacím a výtlačným bodom v metroch.
(V našom príklade 29 metrov)
4. Vypočítajte celkový súčet zakrivení vzduchovej dopravnej hadice v stupňoch.
(V našom príklade 270 °)
5. Teraz pomocou charakteristík objemu vzduchu modelov TFV určte priesečník osi objemu vzduchu a osi dĺžky potrubia podľa vami určených hodnôt a vyberte model, ktorého relevantný stupeň charakteristiky zakrivenia je na alebo blízko nad týmto priesečníkom.
(V našom príklade označené zelenou farbou)
Výsledok: TFV 900 zodpovedá požadovanej kapacite pre náš príklad výpočtu.



Objem = (13 x 6 x 35 m) = 2 730 m³
Požadované procesy vetrania: 8 výmen vzduchu / hod
Dĺžka kanálu: 29 m
Zakrivenia = (3 x 90 °) = 270 °
Požadovaný výkon = (2 730 x 8) = 21 840 m3 / hod
Výsledok: TFV 900 zodpovedá požadovanej kapacite.

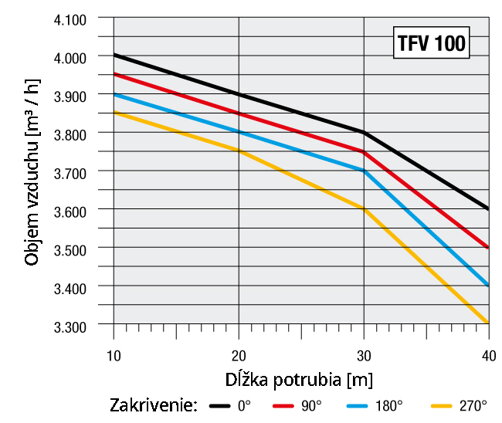

Objem vzduchu vo vzťahu k dĺžke potrubia:

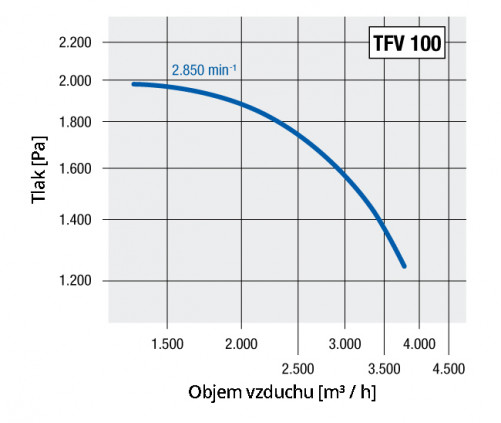

Výkonová krivka na strane tlaku:


Technické parametre
Objem vzduchu
-Hladina max. - voľné vyfukovanie: 4000 m³ / h
Objem vzduchu pri tlaku vzduchu
-m³ / h: 2 000
-Pa: 2 020
Prúd vzduchu
-Sfúknutie
-Nasávanie
Rýchlosť výstupu vzduchu
-m / s: 17
-km / h: 61,2
Ventilátor
-Úrovne ventilátora: 1
Tlak vzduchu
-Stupeň max.: 2080 Pa
-Teplota dopravníka max.: 80 ° C
-Environmentálne podmienky
-Min. teplotný rozsah: -20 ° C
-Teplotný rozsah max.: 40 ° C
Ochranný prvok
-Trieda ochrany: IP 55
Elektrické hodnoty
-Sieťové pripojenie: 400 V / 50 Hz
-Príkon: 2,2 kW
-Odporúčaná ochrana: 10 A / ochranný spínač motora
-Menovitý prúdový odber: 7,8 A
Elektrické pripojenie
-Konektor: CEE 16 A
-Potrebné dokúpiť napájací kábel
Pripojenie hadice
-Nasávací otvor: 300 mm
-Hrdlo výfuku: 300 mm
Hodnoty zvuku
-Vzdialenosť 1 m: 87,5 dB (A)
-Vzdialenosť 3 m: 81,5 dB (A)
Rozmery
-Dĺžka: 960 mm
-Šírka: 560 mm
-Výška: 750 mm
-Váha: 120 kg

Vlastnosti a funkcie
Konštrukcia
-Oceľ s práškovým nástrekom
Mobilita
-Žeriav
-Vysokozdvižný vozík
